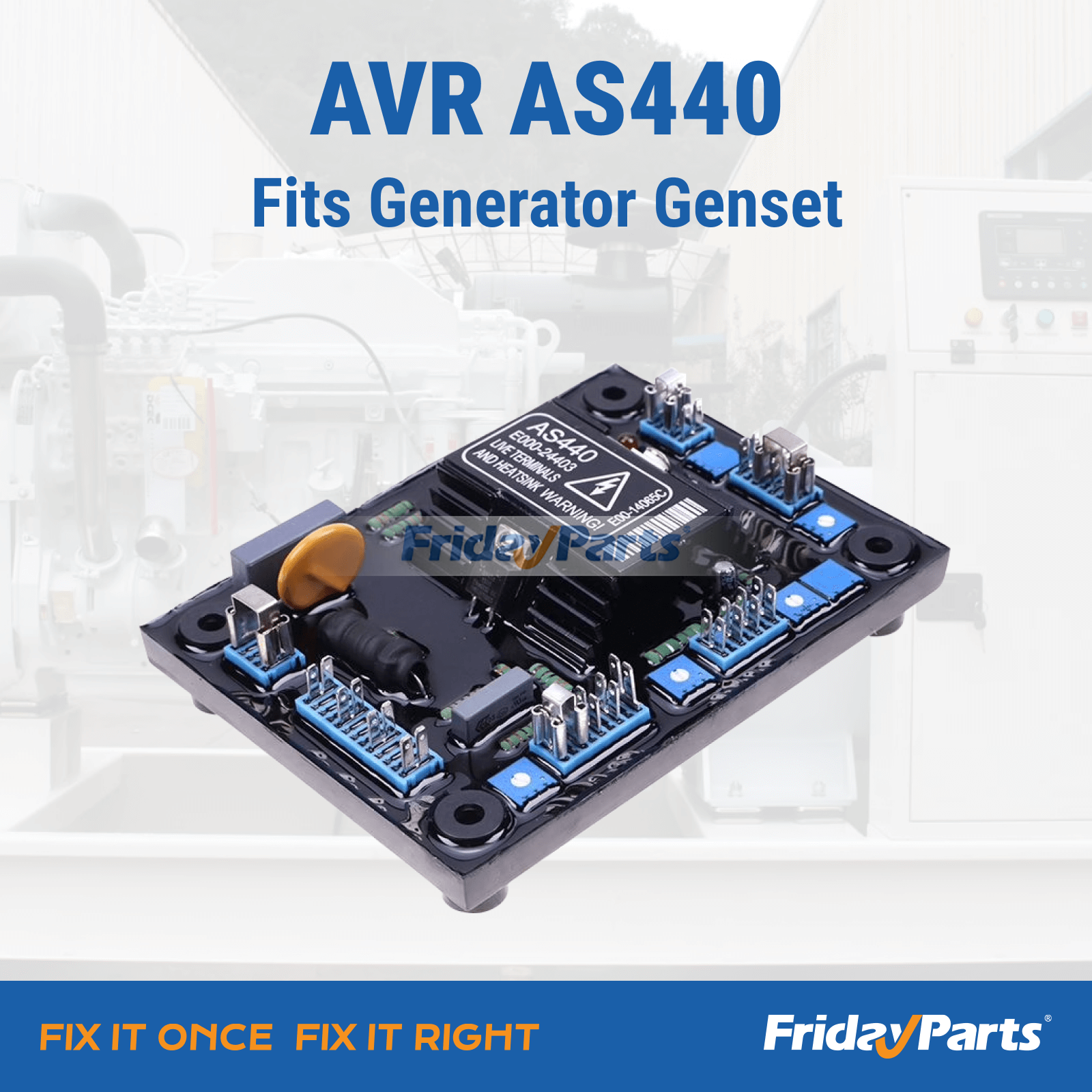

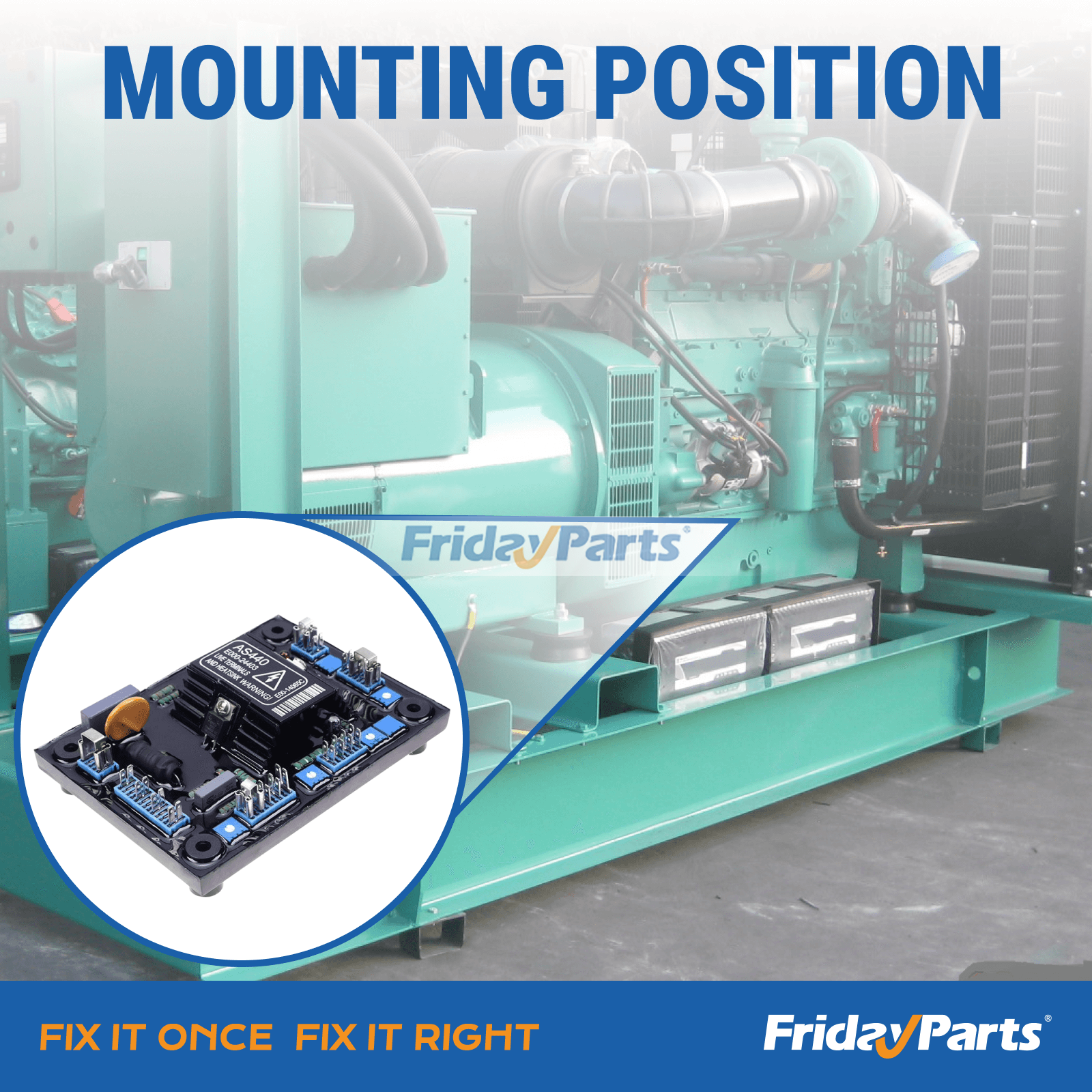

Módulo regulador automático de tensão AVR AS440 se adapta ao gerador Genset

Módulo regulador automático de tensão AVR AS440 se adapta ao gerador Genset

Introdução:

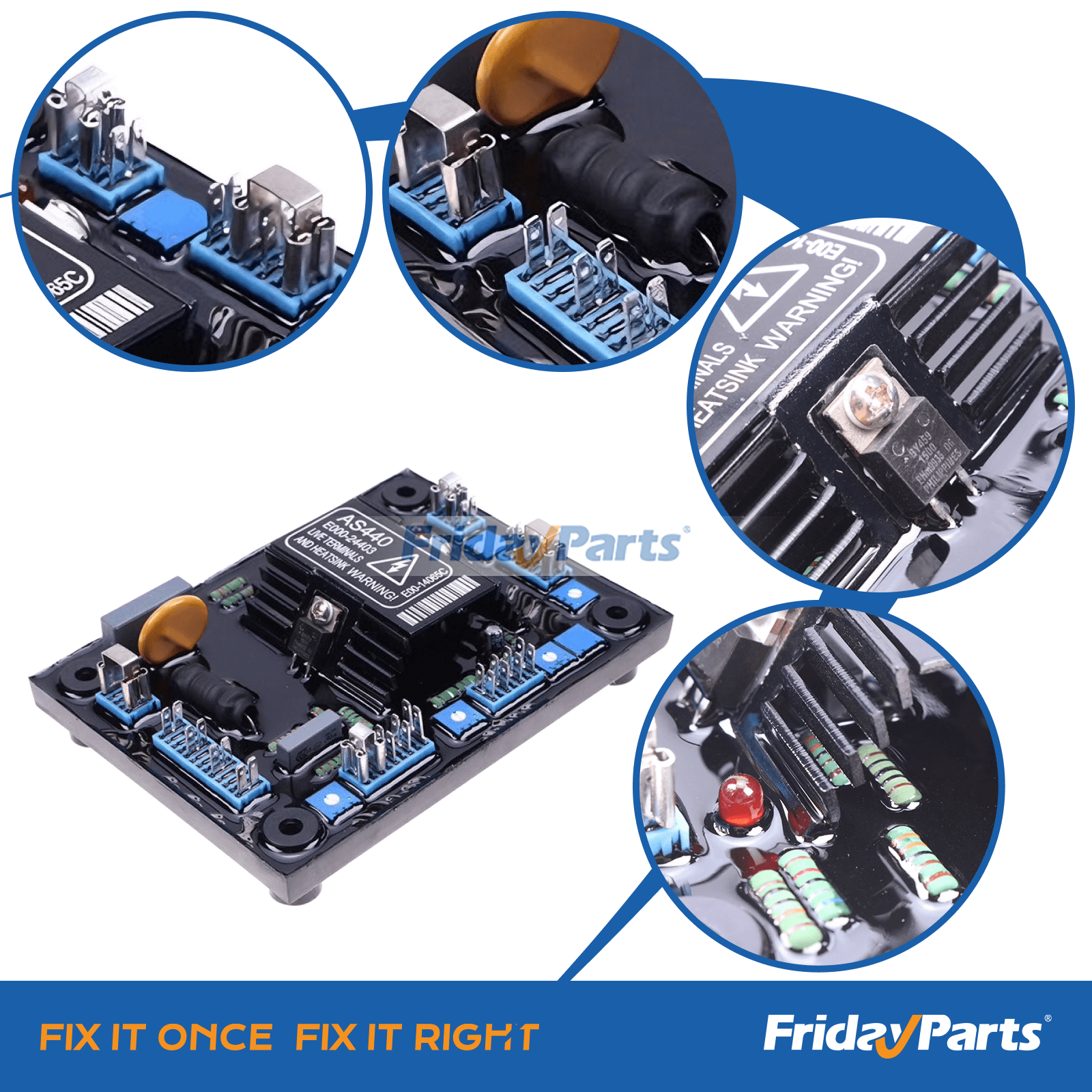

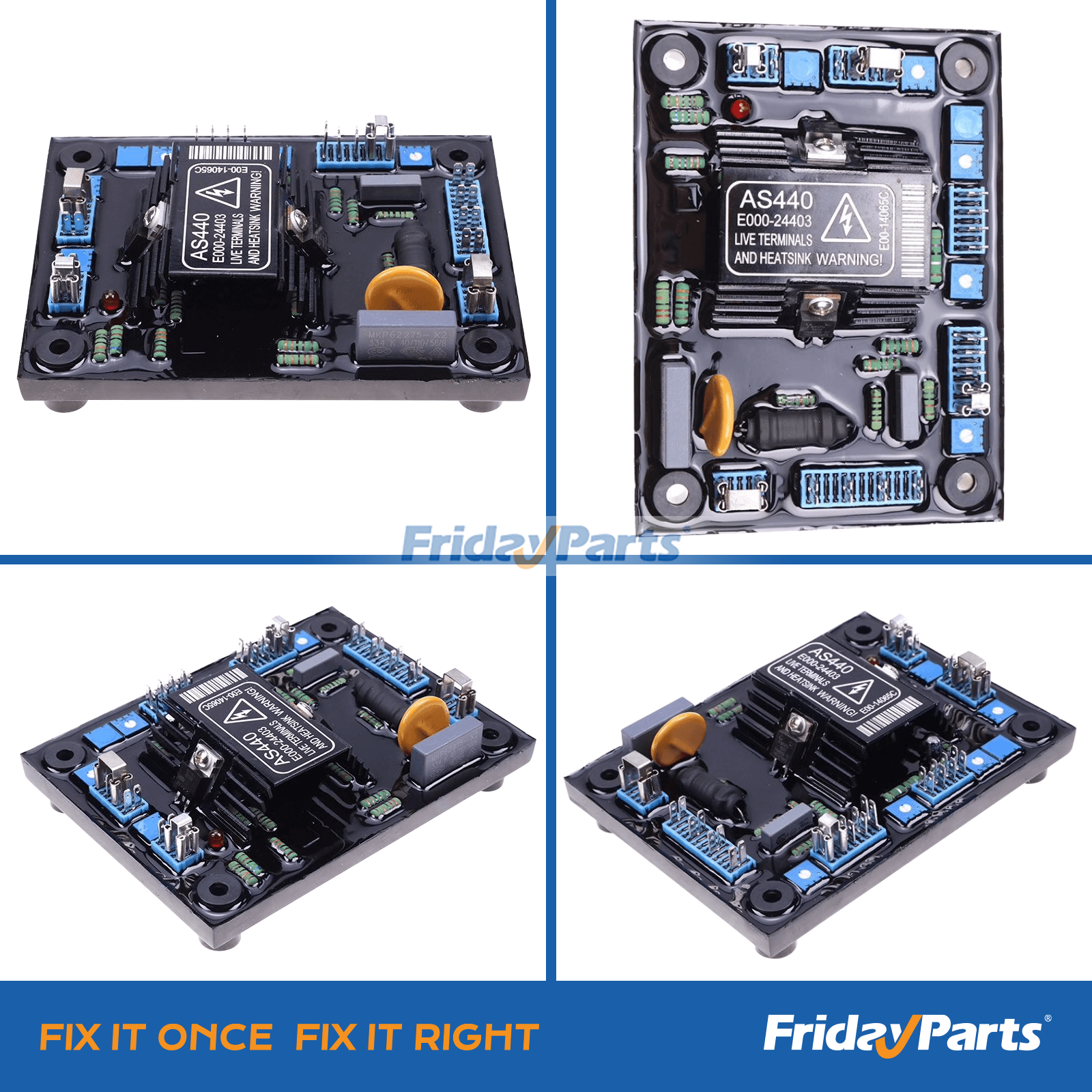

AS440 é um AVR do tipo tiristor controlado por fase de meia onda e faz parte do sistema de excitação para um gerador sem escovas. O design emprega Surface Mount Technology (SMT) para alta integração de recursos em um AVR de pegada pequena.
O acúmulo de tensão positiva a partir de níveis residuais é garantido pelo uso de semicondutores eficientes no circuito de energia do AVR. Os circuitos de detecção de energia e tensão têm terminais separados, permitindo que a energia de excitação seja derivada diretamente do enrolamento do estator para aplicações básicas ou de um enrolamento auxiliar se for necessário um desempenho de curto-circuito sustentado.

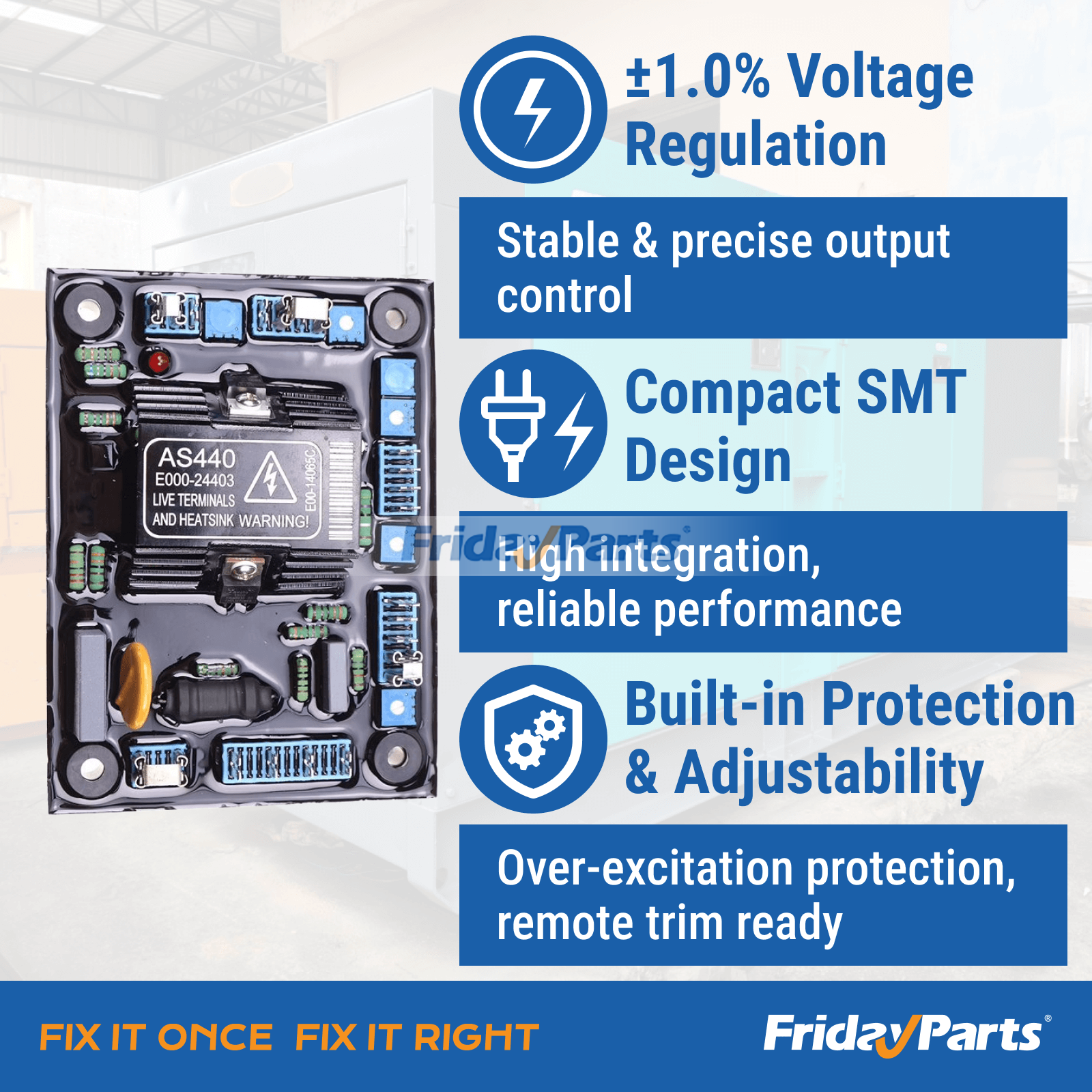

O AVR é ​​conectado aos enrolamentos do estator principal e aos enrolamentos do campo excitatriz para fornecer controle de malha fechada da tensão de saída com regulação de carga de +/- 1,0%.
Os terminais de detecção de tensão do AVR continuamente amostram os enrolamentos de saída para fins de controle de tensão. Em resposta a essa tensão de amostra, o AVR controla a energia fornecida ao campo do excitador e, portanto, ao campo principal, para manter a tensão de saída da máquina dentro dos limites especificados, compensando a carga, a velocidade, a temperatura e o fator de potência do gerador.
As condições de sobreexcitação são limitadas a um período seguro por um circuito de proteção dentro do AVR.
É prevista a conexão de um regulador de tensão remoto, permitindo ao usuário um controle preciso da saída do gerador.
Uma entrada analógica é fornecida permitindo a conexão a um controlador de fator de potência Newage ou outros dispositivos externos com saída compatível.
O AVR tem o recurso de conexão de TC de inclinação, para permitir operação paralela com outros geradores equipados de forma semelhante.

Especificação:
ENTRADA DE SENSOR
Jumper de tensão selecionável
100-130 Vac monofásico ou
190-264 Vac 1 fase
Frequência nominal 50-60 Hz
ENTRADA DE ENERGIA
Tensão 100-264 V ac 1 fase
Frequência nominal 50-60 Hz
SAÍDA
Tensão 82 V d. C. @ 200 V a. C.
Corrente contínua 4A (ver nota 1).
Transiente 7,5 A por 10 segundos.
Resistência 15 ohms min
(10 ohms mínimo quando a tensão de entrada é menor que 175 CA)
REGULAMENTO
+/- 1,0% (ver nota 2)
Deriva térmica
0,03% por grau C de mudança no AVR ambiente (ver nota 3)
RESPOSTA TÍPICA DO SISTEMA
Resposta AVR: 20 ms
Arquivado atual para 90%: 80 ms
Voltagem da máquina até 97%: 300 ms
AJUSTE DE TENSÃO EXTERNA
+/-10% com trimmer de 1 k ohm e 1 watt (ver nota 4)
Aumentar a resistência diminui a voltagem.
PROTEÇÃO DE SUBFREQUÊNCIA
Ponto de ajuste: 94 -98% Hz (ver nota 5)
DISSIPAÇÃO DE ENERGIA UNITÁRIA
12 watts máximo
AUMENTAR A TENSÃO
4 Volts @ terminais AVR
ENTRADA ANALÓGICA
Entrada máxima: +/- 5 Vdc (ver nota 6)
Sensibilidade: 1V para 5% de volts do gerador (ajustável)
Resistência de entrada 1k ohm
ENTRADA DE INCLINAÇÃO EM QUADRATURA
10 ohms de carga
Sensibilidade máx.: 0,07 A para 5% de queda 0PF
Máx. Entrada: 0,33 A
PROTEÇÃO CONTRA EXCITAÇÃO EXCESSIVA
Ponto de ajuste 75 V dc
Atraso de tempo de 10-15 segundos (fixo)
AMBIENTAL
Vibração: 20-100 Hz 50 mm/seg
100Hz -2kHz 3,3g
Temperatura de operação: -40 a +70º C (nota 7)
Humidade Relativa: 0-70º C 95% (nota 8)
Temperatura de armazenamento: -55 a +80º C
